Знімач випресовувач / запресовщик напрямних втулок клапанів classic 16 шт.
Manufacturer | TOKAR |
---|
Гвинт-стягувач для зняття та встановлення направляючих клапанів
Цей інструмент забезпечує плавне зняття та встановлення направляючих клапанів, гарантуючи безпечну заміну без пошкодження компонентів. Завдяки використанню цього інструменту робота виконується без нагрівання головки циліндрів, що дозволяє відчути правильність посадки.
Технічні характеристики:
- Комплект: 16 елементів.
- Антикорозійне покриття.
- Пластиковий упаковочний бокс.

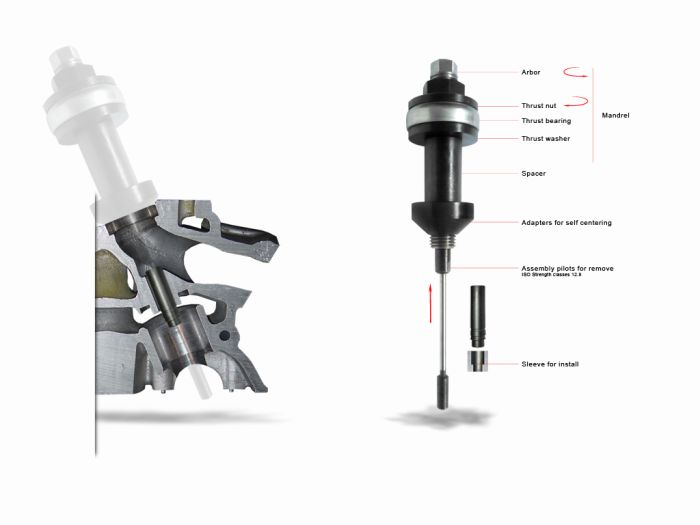

Комплектація:
- Оправлення:
- Адаптери для самовирівнювання по сіделу клапана:
- Ø 33;
- Ø 35;
- Ø 45.
- Адаптери для самовирівнювання по сіделу клапана:
- Пілоти для зняття та встановлення направляючих клапанів (ISO, клас міцності 12.8):
- Ø 7;
- Ø 8;
- Ø 9.
- Проставки:
- Довжина: L=15, L=30, L=50 мм.
- Втулки для встановлення:
- Ø 7;
- Ø 8;
- Ø 9.
- Втулка:
- Шайба, підшипник та гайка натиску.
Цей набір є незамінним помічником для професійного автосервісу та любителів, які займаються обслуговуванням двигунів.
Заміна направляючих втулок клапанів у головці блока циліндрів (ГБЦ)
Під час заміни старих направляючих втулок клапанів необхідно враховувати, що втулка могла прикипіти в посадковому отворі головки блока циліндрів.
Прикипання направляючої втулки — це процес, коли втулка міцно «прихоплюється» в отворі через:
-
температурне розширення металів,
-
відсутність мастила,
-
корозію,
-
неправильний монтаж.
Зусилля, необхідне для вивпресовування направляючої втулки
Стан посадки втулки | Зусилля на пресі (тонни) | Зусилля, кН |
---|---|---|
Нормальна посадка (без прикипання) | 1–2 тонни | 10–20 кН |
Легке прикипання | 2–5 тонн | 20–50 кН |
Сильне прикипання або задирки | 5–10 тонн і більше | 50–100 кН і більше |
При сильному прикипанні можливо пошкодження втулки, може знадобитися механічна обробка.
Максимальні розривні навантаження шпильок знімника (клас міцності ISO 12.9)
Різьба | Зусилля, кг | Зусилля, кН |
---|---|---|
M5 | 1563 кг | 15,33 кН |
M6 | 2213 кг | 21,69 кН |
M7 | 3181 кг | 31,24 кН |
M8 | 4030 кг | 39,52 кН |
M9 | 5020 кг | 49,28 кН |
M10 | 6388 кг | 62,65 кН |
Зусилля оправки (клас міцності ISO 6.8)
Різьба | Зусилля, кг | Зусилля, кН |
---|---|---|
M20 | 11990 кг | 117,68 кН |
Важливі рекомендації
-
Оправка розвиває значно більше зусилля, ніж шпильки.
-
Неправильне використання шпильок може призвести до їхнього обриву, що спричинить пошкодження та додаткові витрати.
-
Для полегшення демонтажу:
-
Нагрійте головку промисловим феном або в духовій шафі до 180–250 °C.
-
Охолодіть втулку аерозольним заморожувачем, рідким азотом або холодним спреєм.
-
-
Використовуйте вибійки для акуратного зриву втулки з посадкового місця.
-
Якщо втулка не піддається:
-
Зупиніться, не застосовуйте надмірних зусиль.
-
Повторно нагрійте головку.
-
Спробуйте легкі удари молотком по корпусу знімника — це може допомогти зірвати втулку.
-
Не збільшуйте важіль або тиск надмірно, щоб не пошкодити головку.
-
-
Якщо втулка все ще не знімається, переходьте до альтернативних методів:
-
Висвердлювання втулки,
-
Використання гідравлічного преса тощо.
-
